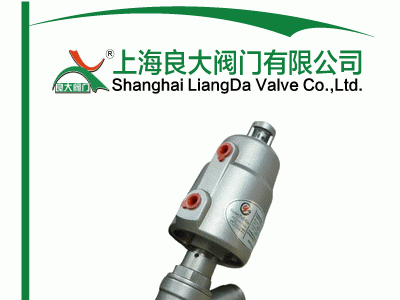

| 全不锈钢焊接式气动角座阀 |
 | 产品名称： | 全不锈钢焊接式气动角座阀 | |||||
| 型号： | JZ61F/H | ||||||
| 口径： | DN15-100 | ||||||
| 压力： | 1.6-4.0MPa | ||||||
| 材质： | 铸钢、不锈钢304/316/316L | ||||||
| |||||||
| 您正在浏览：【全不锈钢焊接式气动角座阀】 | |||||||
全不锈钢焊接式气动角座阀主要技术参数： 阀体材质：304、316、316L 阀芯材质：304、316、316L 阀座材质：PTFE、F46 公称通径：DN15-DN80 适用温度：F46：-30℃～220℃ 执行器必须不锈钢 环境温度：-30℃～80℃ 公称压力：1.6Mpa 连接方式：焊接式 设计标准：GB、ANSI、DIN、ISO 控制方式：单作用：气开式、气关式，双作用 气缸材质：聚酰胺PA、不锈钢 可选附件：电磁阀、限位开关、电气定位器
| 口径 | 英寸 | 内径 | Kv值 | 压差 | 气源压力 | 气缸缸径 | 流向 | |
| DN10 | 3/8’ | 10 | 3.7 |
0-16bar |
4-7bar | 50 |
蒸汽、气体 阀座向
|
|
| DN15 | 1/2’ | 15 | 4.2 | 50 |
| |||
| DN20 | 3/4’ | 20 | 8.0 | 50 |
| |||
| DN25 | 1’ | 25 | 19.0 | 63 |
| |||
| DN32 | 1-1/4’ | 32 | 27.5 | 63 |
| |||
| DN40 | 1-1/2’ | 40 | 42.0 | 63 | 液体、气体 防水锤 阀座下流向 |
| ||
| DN50 | 2’ | 50 | 55.0 | 80 |
| |||
| DN65 | 2-1/2’ | 65 | 90 | 100 |
| |||
| DN80 | 3 | 80 |
| 100 |
| |||
| DN100 | 4 | 100 |
| 125 |
全不锈钢焊接式气动角座阀外形结构图：
全不锈钢焊接式气动角座阀连接尺寸：
| 口径 | 英寸 | 焊接气动角座阀 | ||||
| B | L | L1 | L2 | H | ||
| DN15 | 1/2’ | 15 | 155 | 100 | 62 | 120 |
| DN20 | 3/4’ | 20 | 160 | 120 | 62 | 130 |
| DN25 | 1’ | 25 | 185 | 140 | 76 | 160 |
| DN32 | 1-1/4’ | 35 | 215 | 155 | 76 | 195 |
| DN40 | 1-1/2’ | 38 | 225 | 170 | 76 | 245 |
| DN50 | 2’ | 48 | 290 | 190 | 96 | 295 |
| DN65 | 2-1/2 | 68 | 350 | 220 | 114 | 325 |
| DN80 | 3 | 80 | 380 | 250 | 114 | 360 |
