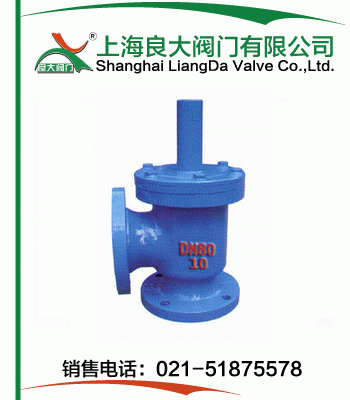

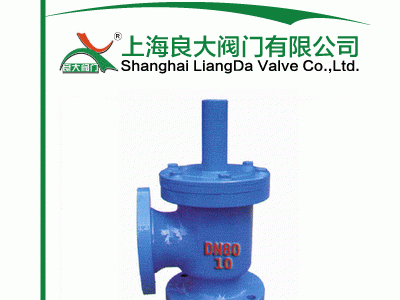

| 水上式底阀 |
 | 产品名称： | 水上式底阀 | |||||
| 型号： | SSDF | ||||||
| 口径： | DN50-600 | ||||||
| 压力： | 0.25-2.5MPa | ||||||
| 材质： | 铸铁、铸钢、不锈钢等 | ||||||
| |||||||
| 您正在浏览：【水上式底阀】 | |||||||
水上式底阀用途与概述： 该阀是底阀的更新换代产品，作底阀时可安装在进水管露在水面上立管的转弯处，作止回阀用时，可代替弯头装在泵出水口的90度转弯处。本阀摩擦阻力小，安装简单，维修方便，可在水上安装维修，其密封性能好，可达到滴水不漏，即降低了供水运行费用双节能5-7%左右。
主要适于石油、化工、纺织、 印染、冶金、矿山、排灌、市政、建筑等行业的水泵配套使用。
可在泵前用，代替底阀。可在泵后用，代替止回阀。
水上式底阀结构与原理：http://www.shldfm.com/Pro381/114.html 本阀由1.阀体2.阀瓣3.活塞杆4.阀盖5.定位柱等零件组成。详见下图。启动水泵前先向吸水管中充满液体，使水泵有足够的吸力，将液体吸入阀门，打开活塞阀瓣，从而进行供水作业，当停泵后，阀瓣在液压力和本身重力的作用下关闭，而阻止液体回到泵前。
| 序号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| 名称 | 阀体 | 阀瓣 | 阀杆 | 阀盖 | 阀杆套 | 密封圈 | 螺栓螺母 | 螺母 | 密封圈 | 压板 | 螺母 | |
水上式底阀使用说明： 1、安装要求：安装在水泵吸水管的垂直管与水平管的转弯处，安装时应保证其垂直状态。 2、启动：启动前向水平管中充满水之后迅即启动，造成吸水管内半真空状态，将水吸入竖直管，以完成泵水过程。吸程过大时需要重复几次充水启动，以后停泵，开泵前不必充水。 3、检修：一般情况下使用不必检修。当需要检修时，只须将水上式底阀上面的阀盖打开，更换橡胶垫即可，检修后仍按启泵方法启动。
水上式底阀外形尺寸：
| 公称通径 DN（mm） | D | D1 | A | B | ||
| 0.6MPa | 1.0MPa | 1.0MPa | 1.6MPa | |||
| 50 | 140 | 160 | 110 | 125 | 100 | 100 |
| 65 | 160 | 180 | 130 | 145 | 110 | 110 |
| 80 | 185 | 195 | 150 | 160 | 120 | 120 |
| 100 | 205 | 215 | 170 | 180 | 130 | 130 |
| 150 | 260 | 280 | 225 | 240 | 150 | 150 |
| 200 | 315 | 335 | 280 | 295 | 190 | 190 |
| 250 | 370 | 390 | 335 | 350 | 240 | 240 |
| 300 | 435 | 440 | 395 | 400 | 290 | 290 |
| 350 | 485 | 500 | 445 | 460 | 340 | 340 |
| 400 | 535 | 565 | 495 | 515 | 390 | 390 |
| 450 | 590 | 615 | 550 | 565 | 440 | 440 |
| 500 | 640 | 670 | 600 | 620 | 490 | 490 |
| 600 | 755 | 780 | 705 | 725 | 590 | 590 |
